VORTEILE
Kompaktanlage mit einer Kabellänge von bis zu 200 Meter.
Zahlreiche Konfigurationsmöglichkeiten für nahezu alle Aufgabenstellungen und Einsatzbereiche von DN 150 bis DN 500 in Kreis- und Eiprofilen. Für größere Nennweiten, die leistungsstärkere Lichtquellen benötigen, kann mittels optionalem Boostereinsatz eine höhere Leistung erreicht werden.
Die UV-Anlage in äußerst kompakter Bauweise, besitzt alle relevanten Ausstattungsmerkmale zur schnellen und reproduzierbaren Aushärtung von mit Polyesterharz imprägnierten Schlauchlinern.
Die Lichtquellen sind anpassbar auf jeden Linerdurchmesser mit einer kontinuierlichen Leistungsüberwachung der UV-Strahler, deren Lebensdauer durch die verwendete Doppelkolbentechnologie optimiert wurde.
Die verwendeten IR-Sensoren sind federnd aufgehängt und können je nach Nennweite auf den exakten Durchmesser des Rohres bzw. Liners eingestellt werden.
Die Lichterquellen sind ausgestattet mit je einer Front- und Rückblickkamera für eine optimale Überwachung des Aushärtevorgangs.
Professionelle Steuerungseinheiten und eine innovative Protokolltechnik, die alle relevanten Aushärtedaten inkl. Videofiles aufzeichnen, tragen maßgeblich zur Qualitätssicherung bei und vervollständigen das Power LIGHT System.
| UV-Kompaktanlage | Technische Daten | |
|---|---|
| Aushärtetrommel | Geregelt, integrierte Steuerung / Zündfunktionen / NOT AUS / Absicherung der Einzelstromkreise / Leistungsteile für 9 x 400 Watt / bis zu 200 m Aushärtekabel – motorische Auf-/Abwicklung |
| Siemens KTP 1200 S7 | Visualisierung aller relevanter Daten wie 3 x IR-Sensoren, Lufttemperatur, Geschwindigkeit, Lampenstatus / Darstellung der Front- bzw. Backeye-Kamerabilder |
| UV doc | Industrie-PC inkl. High-End Software |
| UV-Aushärtekamera Front | Durchmesser 24 mm / Beleuchtung mittels Cree-LEDs |
| Lichtquelle | 9 x 400 Watt / Radsätze DN 150 bis DN 500 |
| Packer | 4 Paare DN 150 bis DN 500 / Luftanschlüsse / Venturidüsen |
| Ersatzteil-Set | 400 W Strahler / Ersatzglas LED-Kamerabeleuchtung / Ersatzglas Kameraoptik |
STEUERUNG
Die Power LIGHT UV-Curing Control Steuerungsanlagen zur Regelung von Lichterketten sind in unterschiedlichen Konfigurationen und Leistungsklassen, als modulares Equipment, erhältlich.
| Power LIGHT UV-Curing Control 1200 Professional | |
|---|---|
| UV-Lichtleistung: | bis zu 18.000 Watt |
| Kabellänge: | bis zu 320 m |
| Protokollierung: | I.S.T. UV Documenting System, I.S.T. UV doc Rekorder/Player |
| Steuerung: | Siemens PLC KTP 1200 S7 |
| Lichtquelle: | 9 x 400/650 Watt, DN 150 - DN 600 |
| 9 x 1000 W Kette | 8 x 1000 W Doppelkern (Option), DN 650 - DN 1500 | |
| 9 x 2000 W Kette, DN 1200 - DN 2000 | |
| Kamerasystem: | Self Levelling Horizontal Frontkamera & Backeye-Kamera (inkl. Backeye-Beleuchtung) |

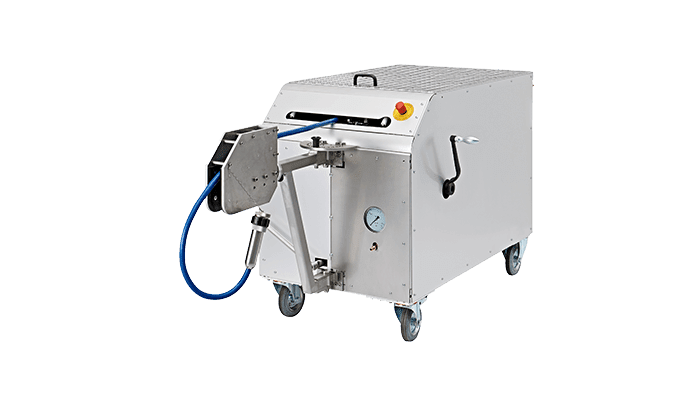

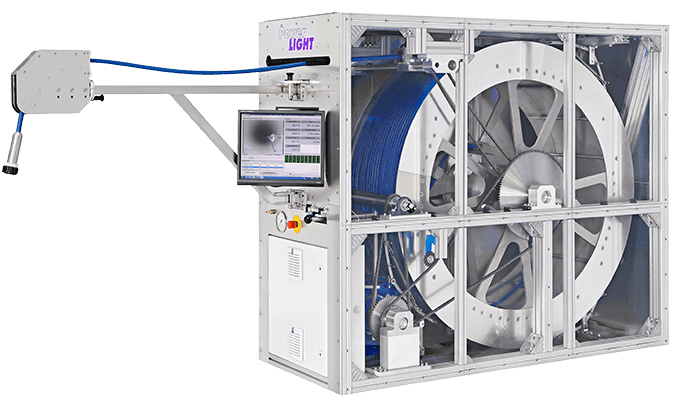

UV-AUSHÄRTETROMMEL
UV-Trommeln in verschiedenen Größen als mobile Einheiten bis hin zu festinstallierten Varianten, ausgestattet mit:
- Kalibrierdrucküberwachung
- Steckbarer Verbindung zur Anlagensteuerung
- Kontinuierlicher Lagensteuerung
- Klimatisierung (optional)
- Anlagenbedienung auch von der UV-Trommel KT 300 aus möglich (optional)
- wahlweise bis zu 320 m Kabellänge
BOOSTER
Drei unterschiedliche Booster zur Leistungserweiterung der Steuerungen sind verfügbar:
- Booster Mini (9 x 650 Watt)
- Booster Medium (9 x 1000 Watt)
- Booster Maxi (9 x 2000 Watt)
LICHTERKETTEN
UV-Lichtquellen - Für unterschiedliche Rohrquerschnitte und -Formen inkl. Eiprofile! Perfekt abgestimmt auf die jeweiligen Erfordernisse und Kundenprioritäten.
- Ausgestattet mit Front- und Rückblickkamera
- Versetzte Anordnung der Räder zur Vermeidung von Schattenbildung
- Einfacher Umbau für den Einsatz in Eiprofilen
- Kontinuierliche Leistungsüberwachung der UV-Strahler
- Lichtquellenabmessungen anpassbar auf jeden Liner-Durchmesser
- Lebensdauer der Strahler optimiert durch Doppelkolbentechnologie
- Elektronische Gebläsesteuerung
ÜBERWACHUNGSKAMERAS
Die Front- und Backeye-Kameras ermöglichen die Überwachung des Aushärtevorgangs.
Die Frontkamera bietet dabei ein stets lagerichtiges Bild. Beide Kameras sind mit hochwertigen Beleuchtungen ausgestattet.
ZUBEHÖR
Radsätze
- Kreisprofil-Querschnitte (DN 150 bis DN 1600)
- Eiprofil-Querschnitte (DN 500 bis DN 1200)
Umlenkungen
UMLENKSTANGEN
Spindelspinner mit Außenrohr
Längen 500 mm bis 1100 mm
UMLENKROLLEN
für Schachtöffnungen
UMLENKROLLEN
für die Schachtsohlen/ Bermen mit und ohne Lager
UMLENKROLLEN
für Folien- und Linereinzug
Breite 300 mm und 500 mm

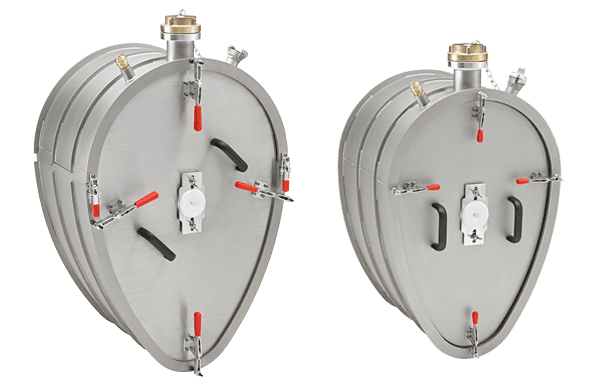

Endkappen
Für den Verschluss der Liner werden innovative Endkappen (Packer) eingesetzt, die bei I.S.T. alle nötigen Anschlüsse aufweisen und durch ihre Konstruktion sehr variabel einsetzbar sind:
- Innovative Deckeltechnologie
- Der Deckel wird bei Druck im Liner abgedichtet
- Ein schnelles Wechseln ist möglich
- Für Kreisprofil-Querschnitte von DN 150 bis DN 1600 erhältlich zzgl. Sonderprofile
- Für Eiprofil-Querschnitte von DN 400 bis DN 1200 erhältlich zzgl. Sonderprofile
PROTOKOLLIERUNG
Der UV DOC Recorder ist in der Lage, die aufgezeichneten Daten nicht nur als Listenprotokoll und separate Videodatei zu speichern, sondern zeichnet alle relevanten Aushärtedaten inkl. Videofiles als Projekt auf.
Somit sind alle qualitätsrelevanten Schritte der Aushärtung nachträglich auf dem separaten UV doc Player zu betrachten.
MÖGLICHE KONFIGURATIONEN
XS
- UV-Kompaktanlage

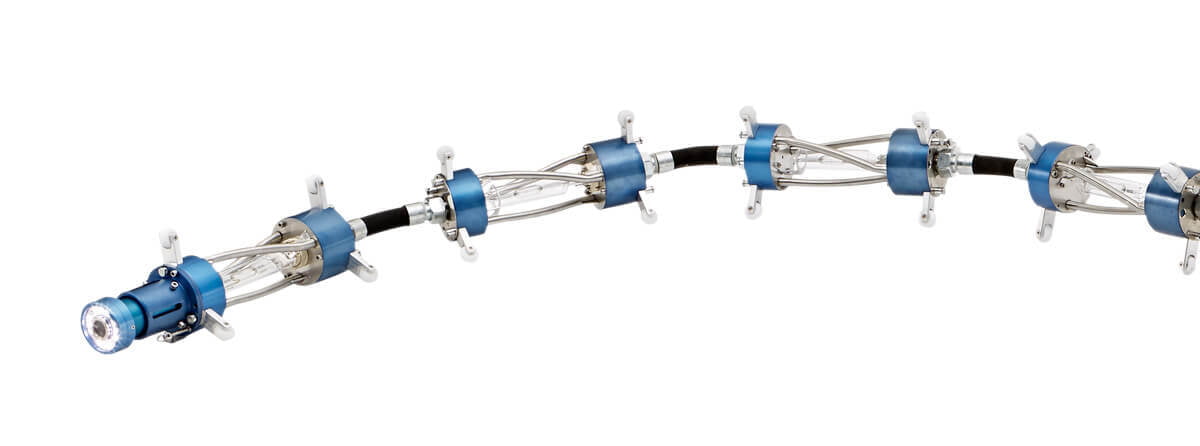

- Lichterkette Standard (3600 Watt)
- 9 Lampen á 400 Watt für Rohre von DN 150 bis DN 500 inkl. Eiprofile
S
- UV-Kompaktanlage
- Booster Mini (9 x 650 Watt)

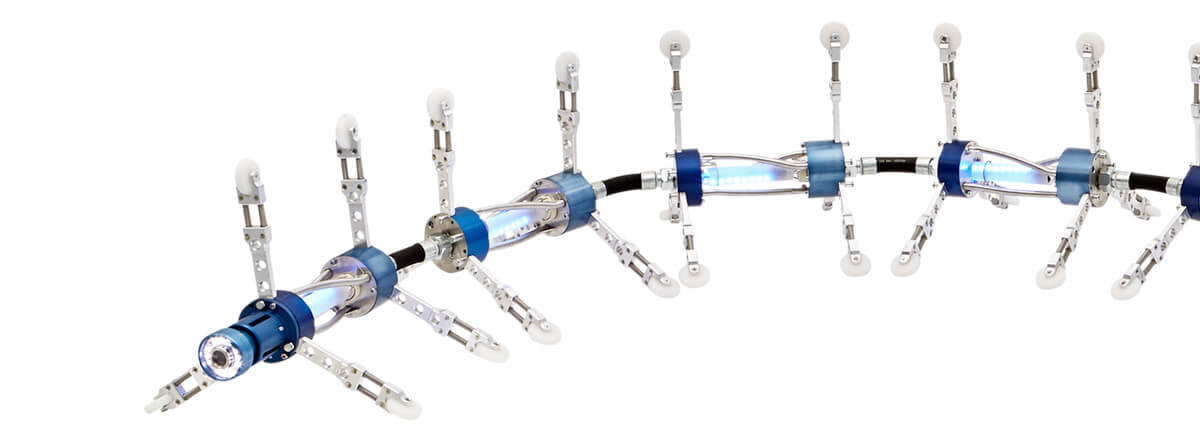

- Lichterkette Standard Plus 5850 Watt
9 Lampen á 650 Watt für Rohre von DN 150 bis DN 600 inkl. Eiprofile
M
- UV-Kompaktanlage
- Booster Medium (9 x 1000 Watt)
- Lichterkette Medium (9000 Watt)
3 x 3 Lampen á 1000 Watt für Rohre von DN 650 bis DN 1500 inkl. Eiprofile
L
- Schaltschrank 1200 Professional
- UV-Trommel 150 mit Kabellängen bis zu 200 m
- Booster Medium (9 x 1000 Watt)

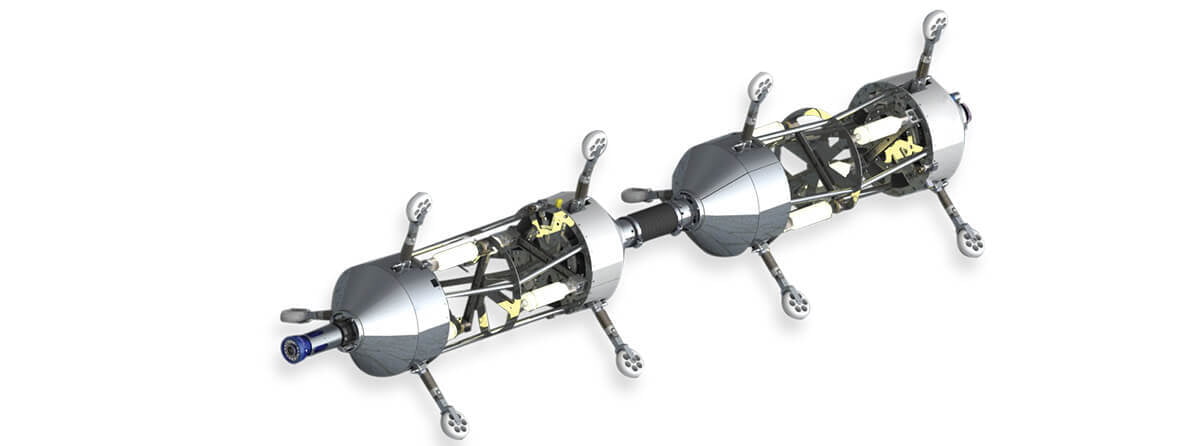

- Lichterkette Doppelkern (8000 Watt)
2 x 4 Lampen á 1000 Watt für Rohre von DN 650 bis DN 1500 inkl. Eiprofile
XL
- Schaltschrank 1200 Professional
- UV-Trommel 300 mit Kabellängen bis 320 m
- Booster Maxi (9 x 2000 Watt)
- Lichterkette Maxi (18000 Watt)
3 x 3 Lampen á 2000 Watt für Rohre von DN 1200 bis DN 2000 inkl. Eiprofile

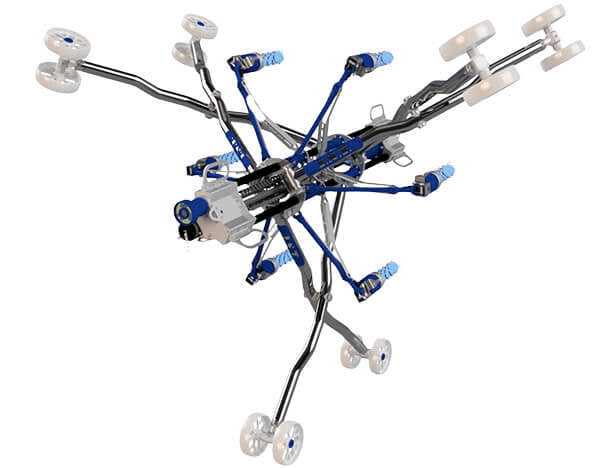

POWER LIGHT DOUBLE SIX CORE
Mehr Power für Liner der Dimensionen DN 1000 bis DN 1600
Die Kette besteht aus zwei identisch aufgebauten, autarken Kernen. Jeder Kern verfügt über sechs radial angeordnete UV-Strahler mit jeweils 1.200 Watt.
Die Montage von unterschiedlich langen Radsätzen ermöglicht die Anpassung an verschiedene Rohrdurchmesser.
Damit die Kette schnell durch den Packer in den Liner gelangt, sollte sie so klein wie möglich sein. Damit dies erreicht wird, lassen sich Radsatz und Strahler einfahren.
Befindet sich die Kette im Liner, fahren die Räder aus und heben die Kerne nach oben. Gleichzeitig fahren die Strahler in Richtung Rohrwandung aus, um mit einer möglichst hohen Lichtintensität das Laminat zu bestrahlen. Eine Anzeige auf dem Panel informiert über die momentane Ausfahrstellung. Bei Motorüberlast werden die Bewegungen gestoppt.
Highlight
- Einsatz bei engen Einbauverhältnissen
- Einfaches und schnelles Einbringen in den Liner
- Geringes Gewicht
- Gesamtleistung 14.400 W (2 x 6 x 1.200 W)
| Double Six Core | Technische Daten | |
|---|---|
| Rohrdimensionen | Kreisprofil: DN 1000 bis DN 1600 Eiprofil: DN 800/1200 bis DN 1200/1800 |
| Anzahl UV-Strahler | 6 pro Kern |
| Anzahl Kerne | 2 Stk. |
| Leistung UV-Strahler | 1.200 W |
| Gesamtleistung | 14.400 W |
| IR-Sensoren | 3 Stk. |
| Umgebungsluftsensor | 1 Stk. |
